| Szafy SZE2 o szer. 1200
i 800 mm |
|
 |
Uniwersalne szafy elektryczne (szafy sterownicze), przeznaczone do zastosowania w warunkach wewnętrznych
lub zewnętrznych. |
|
Konstrukcja
szafy pozwala na proste łączenie szaf w zestawy szeregowe. |
|
Obudowy elektryczne (szafki sterownicze) - produkowane
w 19 wykonaniach gabarytowych, zgodnie z poniższą tabelą. |
|
Na specjalne
zamówienie istnieje możliwość wykonania szaf o nietypowych wymiarach gabarytowych
oraz szaf w wersji nierdzewnej. |
|
| Tabela
wykonań standardowych |
|
| Uwagi: |
Aby zobaczyć
szczegółowy opis danego wykonania szafy, kliknij na odpowiednim numerze
katalogowym w powyższej tabeli. |
|
Szafy sterownicze
w wykonaniach zaznaczonych czerwonym kolorem
dostępne są w stałej sprzedaży z magazynu producenta. |
|
|
|
| Rodzaj elementu |
|
Wykończenie powierzchni
|
| Szkielet szafy |
- płyta dolna
i górna |
|
- słupy |
|
|
|
Standardowo malowane
farbą proszkową epoksydowo-poliestrową o grubej strukturze w kolorze RAL
7035, przeznaczoną do zastosowania w warunkach wewnętrznych.
|
|
Na życzenie istnieje
możliwość zastosowania farby fasadowej o zwiększonej odporności na działanie
czynników atmosferycznych, z ewentualnym użyciem podkładu z policynku.
|
|
| Drzwi |
2,0 mm
|
| Osłony |
1,5 mm
|
| Dach |
1,5 mm
|
| Cokół |
- narożniki |
|
- łączniki |
|
|
| Płyta montażowa |
3,0 mm
|
ocynkowana
|
| Belki montażowe |
1,5 i 2,0 mm
|
alucynk
|
| Stopień
ochrony zgodnie z normą PN-92/E-08106 / EN 60 529 / IEC 529: |
| IP 64
dla szaf jednodrzwiowych i dwudrzwiowych. |
|
| Szafa z dachem oraz osłonami
bocznymi wpuszczanymi |
| Szafa z dachem oraz osłonami
bocznymi zewnętrznymi |
| Szafa z osłonami bocznymi
wpuszczanymi, dachem i uchami transportowymi |
| Szafa o szerokości 600 mm
z płytą montażową, bez osłon bocznych |
| Przykład stelaża zbudowanego
z belek montażowych oraz półek |
|
|
Spawany szkielet
szafy
| - |
Ramy boczne
szkieletu posiadają otworowania do zamocowania systemu szyn montażowych
lub płyty montażowej. |
| - |
Płyta dolna szkieletu posiada
jeden lub dwa otwory, przeznaczone do wprowadzenia kabli. Otwory te są
standardowo zakryte zaślepkami przesuwnymi. |
Drzwi przednie, osłona tylna
| - |
Szafy elektryczne o szerokości
szkieletu 1000 i 1200 mm posiadają drzwi dwuskrzydłowe, szafy o szerokości
szkieletu 800 i 600 mm - drzwi jednoskrzydłowe. Dla wszystkich szerokości
szafy istnieje możliwość zamiany osłony tylnej na drzwi tylne. |
| - |
Łatwa zamiana kierunku otwierania
drzwi (obrócenie skrzydła drzwi i zamka). |
| - |
Drzwi standardowo wyposażone
w zamek baskwilowy trzypunktowy oraz ramę wzmacniającą z otworami do mocowania
kanałów kablowych, wiązek kabli itp. |
| - |
Systemy zamykania: seryjnie
zamek bez klamki z wkładką kształtową typu „doppelbart”, z możliwością
zamiany na zamek z uchwytem wychylnym i wkładką bębenkową. |
| - |
Na życzenie istnieje możliwość
wykonania drzwi z szybą szklaną i/lub perforacją. |
| - |
Maksymalny kąt otwarcia
drzwi wynosi 120°. |
Dwa rodzaje osłon bocznych
| - |
Osłony wpuszczane
- nie wychodzące poza gabaryty szkieletu szafy. |
| - |
Osłony zewnętrzne - zwiększające
szerokość szafy o 25 mm z każdej strony, zalecane dla szaf przeznaczonych
do ustawienia na zewnątrz budynków. |
Dach
| - |
Stanowi wyposażenie
dodatkowe. |
| - |
Zapewnia ochronę wentylatorów
zamontowanych w płycie górnej szkieletu. |
| - |
Również zalecany dla szaf
ustawionych na zewnątrz budynków. |
Ucha transportowe
| - |
Jako dodatkowe
wyposażenie szafy dostarczane są cztery śruby z uchem, które przykręca
się do otworów w płycie górnej szkieletu. |
Podstawa
| - |
Szafa powinna
być ustawiona na cokole o wysokości 100 lub 200 mm. |
| - |
Dopuszcza się ustawienie
szafy bez cokołu bezpośrednio na kanale kablowym, po uprzednim uzgodnieniu
szczegółów (wymiarów kanału) z działem konstrukcyjnym ZPAS SA. |
Wylewane uszczelki
| - |
Drzwi, osłony
oraz zaślepki pełne płyty górnej szkieletu posiadają wylewane uszczelki
z pianki poliuretanowej. |
Uziemienie, ekranowanie,
zerowanie
| - |
Konstrukcja
poszczególnych elementów składowych szafy umożliwia wykonanie połączeń
uziemiających. |
| - |
Jako wyposażenie dodatkowe
dostarczane są linki i listwa uziemienia oraz listwa ekranowania/zerowania. |
Sposoby mocowania urządzeń
w szafie
| - |
Płyta montażowa
- mieści się w świetle szafy; łatwe pozycjonowanie za pomocą dwóch prowadnic;
szybkie mocowanie na cztery śruby. |
| - |
Belki montażowe - umożliwiają
skonfigurowanie dowolnego stelaża wewnątrz szafy (otworowanie belek pasuje
zarówno do poziomych jak i pionowych otworów w szkielecie). |
| - |
Belki nośne w rozstawie
19”. |
| - |
19” rama obrotowa - dla
szaf o szerokości 800 mm; dostępna w wykonaniu symetrycznym lub asymetrycznym. |
Łączenie szaf w zestawy szeregowe
| - |
Obudowy elektryczne (szafki sterownicze) przystosowane
są do łączenia w zestawy szeregowe. |
| - |
Szafy łączone szeregowo
można wyposażyć w przegrodę. |
|
| Szafa o szerokości 800 mm
z 19" ramą obrotową |
|
|

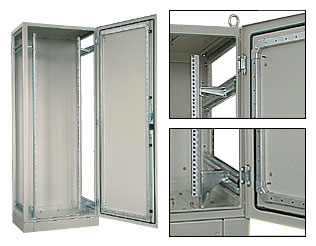

| Szafa o szerokości 800 mm
z belkami nośnymi w rozstawie 19", bez osłon bocznych |
|
| Sposób uszczelnienia drzwi
dwuskrzydłowych, zapewniający stopień ochrony IP 64 |
|
|

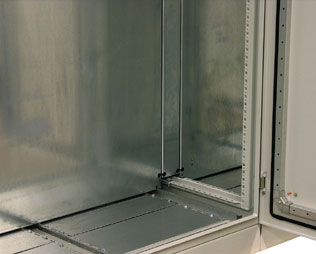

| Sposób łączenia szeregowego
szaf z zastosowaniem łącznika płyt montażowych. Płyty dolne szaf wyposażone
są w zaślepki przesuwne. |
|
| Sposób montażu płyty montażowej
w szafie |
|
|
| Szafa SZE2 o szerokości
1200 mm |
|
|
|
 |
|
 |
| Zamek z wkładką kształtową
montowany seryjnie do szaf SZE2 |
|
|
| Zamek z uchwytem wychylnym
i wkładką bębenkową - rozwiązanie opcjonalne |
|
|
|
|
